2026年5月28日，巨能电气变压器车间联合质量部对立体卷铁芯变压器进行拆解学习，本次拆解学习主要内容：研究变压器绕线方式、装配、设计技巧以及质量控制等。

变压器车间长期深耕叠铁芯变压器领域，具备成熟的叠铁芯变压器生产、装配工艺体系。为丰富车间产品品类、拓展变压器生产业务，适配市场多元化订单需求，前期通过走访生产立体卷铁芯变压器厂家、研究图纸、采购设备，如今变压器车间对生产立体卷铁芯变压器充满信心。“纸上得来终觉浅，绝知此事要躬行”，再好的理论也要经过实践去检验，在生产设备安装之际，生产之前，变压器车间为做好生产准备拆解了一台外借立体卷铁芯变压器。

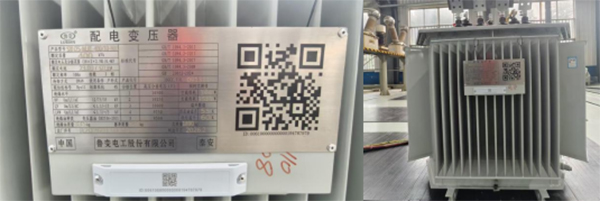

本次拆解为非晶立体立体卷铁芯变压器，容量400kVA，由山东鲁变电工股份有限公司生产，一级能效，重量近两吨。本次拆解重点围绕三角立体变压器的绕线方式、装配工艺、结构设计技巧三大核心内容开展，通过实物拆解、结构比对、观察细节，梳理了该类变压器与传统叠铁芯变压器的技术差异，总结了立体卷铁芯变压器的生产要点，现将本次学习情况总结如下：

立体卷铁芯变压器在结构设计上具备独特优势，其特殊的结构导致与传统变压器产品技术逻辑差异较大。本次通过拆解、观测研究设备内部绕组布局、绕线工艺规范、绝缘防护，同时对比叠铁芯产品的生产工艺，梳理技术要点和质量管控要点。

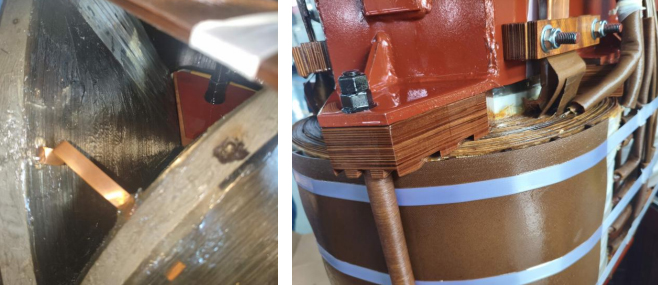

线圈绕制方面，传统叠铁芯变压器绕线多为平面规整排布，工艺简单、容错率高，立体卷铁芯变压器的采用立体三角铁芯结构，三相绕组呈对称立体分布，绕线需贴合三角铁芯弧度进行缠绕，绕组间距、匝数排布、层间绝缘布局要求更为严苛，其三相线圈受力均匀、磁路对称，同时其绕线紧凑性更高，空间利用率大幅提升，这也是该产品体积更小、噪音更低的核心原因。通过拆解研究了立体卷铁芯变压器高、低压线圈的绕线技巧、走线方式。该产品利用包带进行锢紧线圈是一亮点。

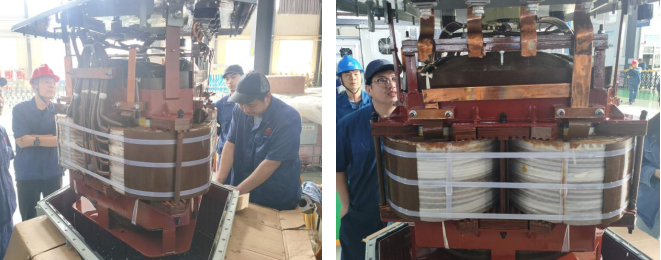

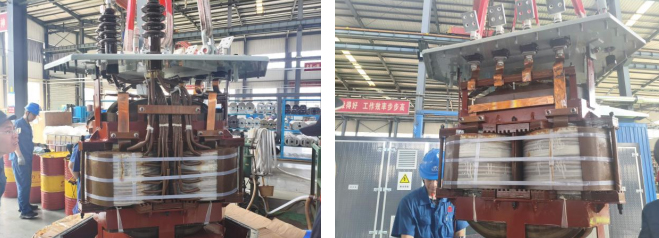

在装配工艺研究上，变压器车间讨论了立体卷铁芯变压器的装配流程和特点。该产品采用一体化立体铁芯结构，零部件契合度极高。打开箱盖后，逐步观察并记录了该产品的线圈套装、绝缘件安装、引线排布。立体卷铁芯变压器装配对工装定位、人员操作熟练度要求更高，需严格把控对位精度，避免出现绕组偏移、绝缘间隙不足、铁芯贴合不紧密等问题，防止设备运行中出现异响、发热、损耗超标等故障。此次拆解为后续产品本土化生产、工艺优化提供了参考依据。

本次拆解学习同时找明了研究方向，即今后在精密绕线、立体装配、结构精度管控等方面深入学习、掌握成熟经验，根据实践梳理出适配巨能电气变压器车间的标准化生产流程、工艺参数及质检标准。同时针对性开展技术钻研，攻克立体绕线精准度控制、铁芯对位装配、绝缘防护优化等核心难点，熟练掌握三角立体变压器的全套生产工艺，为开拓新市场奠定了技术基础，助力巨能电气公司提升产品竞争力、拓宽市场份额。

巨能电气 马来珣
